選別計

見た目で判断できない、誘電率の異なったものも判別!!

A、B、Cの3種類の無色透明の液があります。
液はエタノール、トルエン、水の3種類ということもわかっていますが、見ただけでは判断できません。
下図のような静電容量測定器で、それぞれ静電容量を測定すると次の値を示しました。

選別計

それぞれの値からAは水、Bはエタノール、Cはトルエンということが判断できます。
なぜかというと、物質における基本定数である誘電率が、物質ごとに異なり、その差を静電容量として捕らえ
ることができるからです。

下の式と比誘電率表を参考にしてください。

(静電容量増分+測定電極容量)÷測定電極容量=比誘電率

比誘電率 エタノール:24  トルエン:2.3  水:80

(例)Aについて:(790+10)÷10=80
比誘電率80ということから、水と判断できます。

合否判定にも…

合否判定

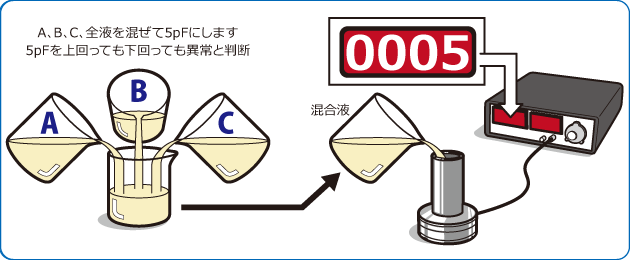

A液、B液、C液があり、すべてを混ぜ合わせて静電容量が5pFになる液にしたい場合の合否判定が可能です。
5pFのみ正常で上回ったり下回ると異常と判断します。
