　　静電容量変換器　GM-115型

全ての物質は誘電率という基本的な定数を持ちます。
本器はあらゆる物質が持つ誘電率を通して、静電容量の増減を測定しようとするものです。
従来の静電容量測定における問題点を一挙に取り去った変換器です。
物質の導電性変化に影響されず測定できます。

代表的な応用例として水分計があります。

これは「水」の誘電率が一般的な他の物質に比べて大きいことから比較的容易に測定ができ、多くの実績を持ちます
が、本器は更に応用範囲を広げてご使用いただけるように開発された製品です。

たとえば、それぞれ異なった誘電率を持つＡ液とＢ液を１対１の同量、混ぜ合わせた時に得られた静電容量を基準値
としたとき、Ａ液とＢ液の混合比率が変われば静電容量の値が変化します。

正常状態で製造された物性の静電容量値を基準値に設定することにより、異物の混入や混合状態の異状など何らかの
異常による物性変化をインラインでリアルタイムに捉えることができ、品質管理にお役立ていただけます。

　　特長

●絶縁性物質の他、「水」程度の導電性物質中の変化も測定できます。
●センサー形状、構造は測定対象物質に合わせて設計できます。
●導電性に影響されずに静電容量を測定できるので、非常に広範囲な物質の測定が可能。
●静電容量と同時に導電性も出力できるので、成分変化の監視等に対する信頼度が向上。

　　仕様

型式GM-115
検出方式静電容量方式
仕様入力電源AC100V ±10% 50/60Hz
消費電力7W
検出感度静電容量標準型　10pF/フルスケール
導電性標準型　1000μS/フルスケール
上記標準型以外も対応可能
出力静電容量フルスケールに対し
電圧出力　0V～10V（抵抗負荷5Ω以上）
電流出力　4mA～20mA（抵抗負荷450Ω以下）
導電性フルスケールに対し
電圧出力　0V～10V（抵抗負荷5Ω以上）
接続線（センサ、変換器間）専用同軸２重シールドケーブル
外形寸法変換器W110×D160×H60mm
センサ客先要求による
スケールオーバー機能信号出力（オープンコレクター）
静電容量黄色LED点灯
導電性赤色LED点灯

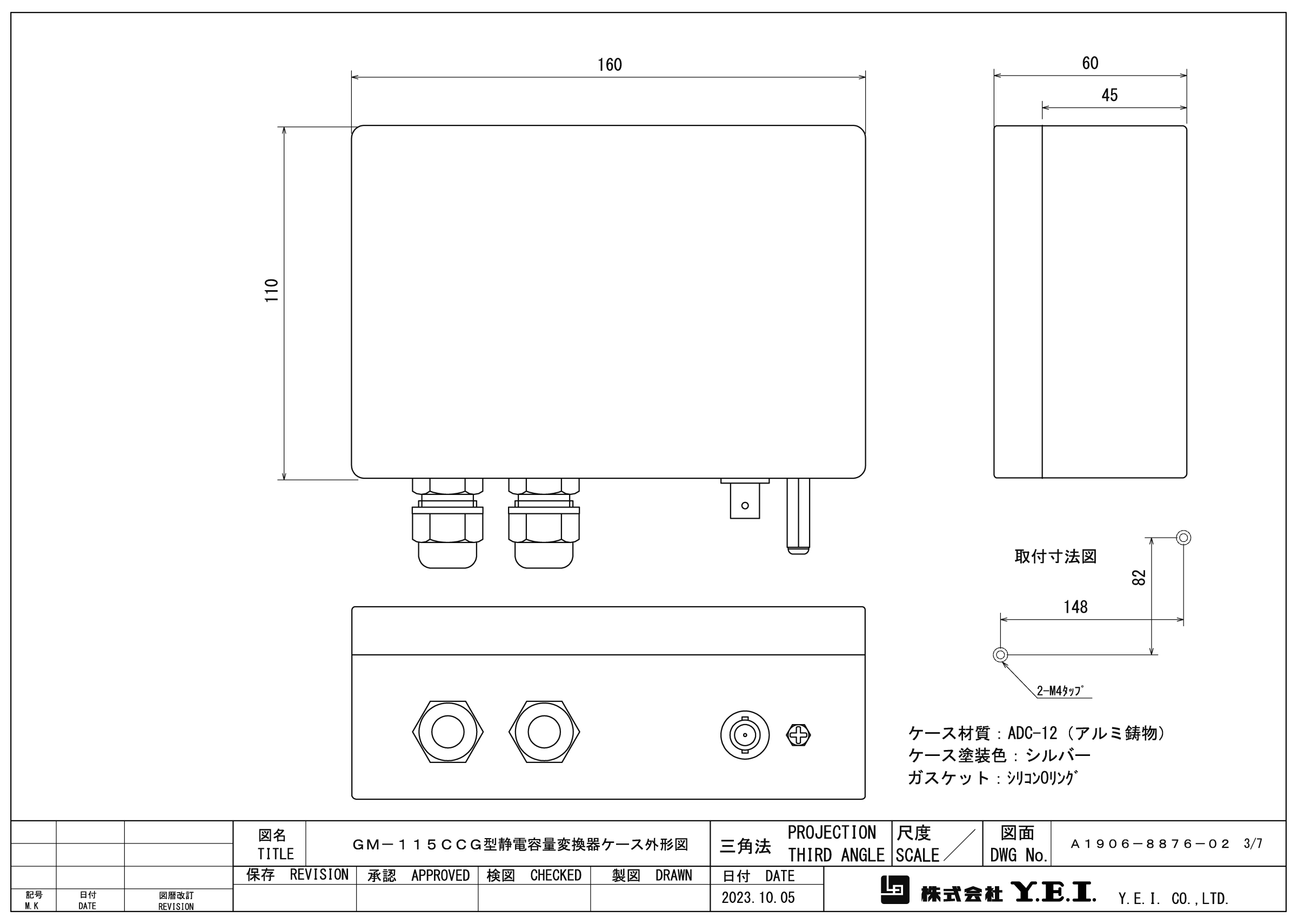

　　標準外形寸法図
