　　LT型・DS型シリーズ電極形状例

レベルセンサーは取り付けられる容器の形状や大きさ、測定対象物の多様さ等、仕様に関して注意すべき点が多々ありますので
事前の仕様打ち合わせが必要です。　※電極取り付けの注意点は こちら

S2（標準型）

標準型電極で最も多く使用されています。

S2-0002：（株）Y.E.I.・大阪

S2T（高温型）

S2型で高温時に使用します。

S2T-034：（株）Y.E.I.・大阪

S2（標準フランジ型）

標準型の接続がフランジタイプになります。

S2-0015：（株）Y.E.I.・大阪

F2（重荷重用型）

主に横取り付けで荷重のかかる場合に使用します。

F2-0001：（株）Y.E.I.・大阪

F2T（高温型）

F2型で高温時に使用します。

F2-0026：（株）Y.E.I.・大阪

S1（耐腐食性型））

主に縦取り付け用で測定対象物が腐食性物質の時、センサーにチューブを被せて使用します。

S1-0001：（株）Y.E.I.・大阪

P2（パイプライン型）

配管途中に取り付けます。

P2-0004：（株）Y.E.I.・大阪

P2（小形電極型）

小さなタンク、またはパイプ内の詰まり検出に使用します。

P2-0002：（株）Y.E.I.・大阪

S2W（ワイヤー型）

ワイヤーを使った吊り下げ式の電極で、長い電極の場合にも挿入が比較的楽に行えます。

W2-0001：（株）Y.E.I.・大阪
GET Acrobat Reader

PDF形式のファイルをご覧になるには、アドビシステムズ社より無償で配布されているAcrobat Reader が必要です

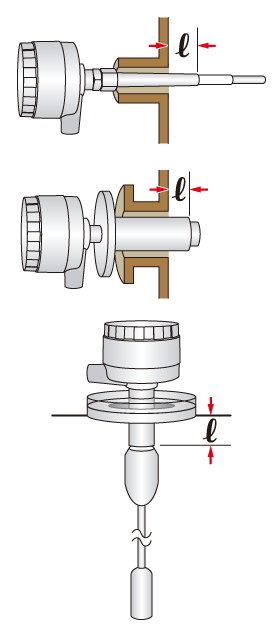

電極取り付けの注意点

●ℓは必ず10mm以上取ってください、但し測定物がタンク壁に付着する場合
　にはℓの寸法を考えられる付着物の厚みプラス10mm以上としてください。
●アンプ部ケース内に水、砂、ごみ等が入らないよう御注意ください。
●電極の長さを変更しないでください。
　（変更の必要がある時はご連絡ください）。
●電極取り付けの場合はリード取出口が必ず下を向く様に取り付けてください。
●電極の取り付けは、垂直取り付け／水平取り付どちらでも可能です。
●リード取出口から水、砂、ほこり等が入らない様設置して配線してください。
　　　　　　　　　　　　ℓ＝10mm以上
