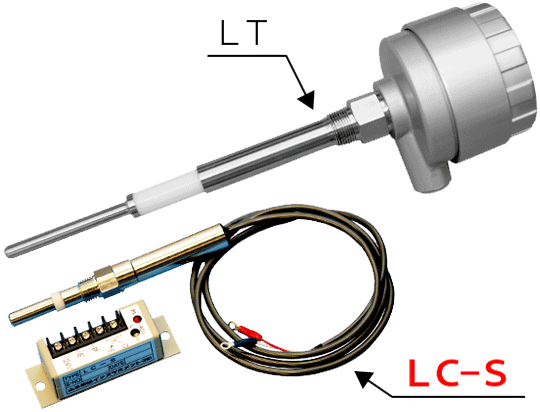

LC-S型レベル計
LT型レベルスイッチの高い信頼性を引き継ぎ、
長年の経験と技術力を結集して完成された静電容量式の小型レベルセンサーです。
特長
●小型で扱いやすく、メンテナンスが簡単
●配線が容易な２線式
●低価格を実現
●オプションの下限検知用センサー棒（任意の位置でカット）と組み合わせれば下限用に
仕様
| 電源部及び増幅部 | |
| 入力電源 | DC24V |
| 出力形式 | オープンコレクター無接点出力 |
| 出力容量 |
出力トランジスタの最大定格 コレクタ電流（Ic）10mA （但し仕様により30mAまで可能） コレクタ、エミッタ間電圧（Vceo）35V |
| 最高検出感度 | 0.7pF |
| 増幅部許容温度 | -5℃～60℃（結露のないこと） |
| 電源部塗色 | マンセルN7 |
| 重量 | 約90g |
| センサー部 | |
| 接続 | PT1/4B |
| 接液部材質 | SUS-316L及びジュラコン |
| 検出部許容温度 | -0℃～60℃（結露のないこと） |
| 検出部許容圧力 | 水圧 2Mpa（常温） |
| 重量 | 約100g |
標準外形寸法図
電源及び増幅部
センサー部
